弾性波探査の概要

弾性波探査は発破やハンマーなどを使って、地表付近で人工的に弾性波を伝播させて、その伝播速度から地盤のP波速度構造を調べる方法です。

用途

地盤の硬軟や風化など地質構造、土木・建設構造物設計上の地盤評価など。

測定手順

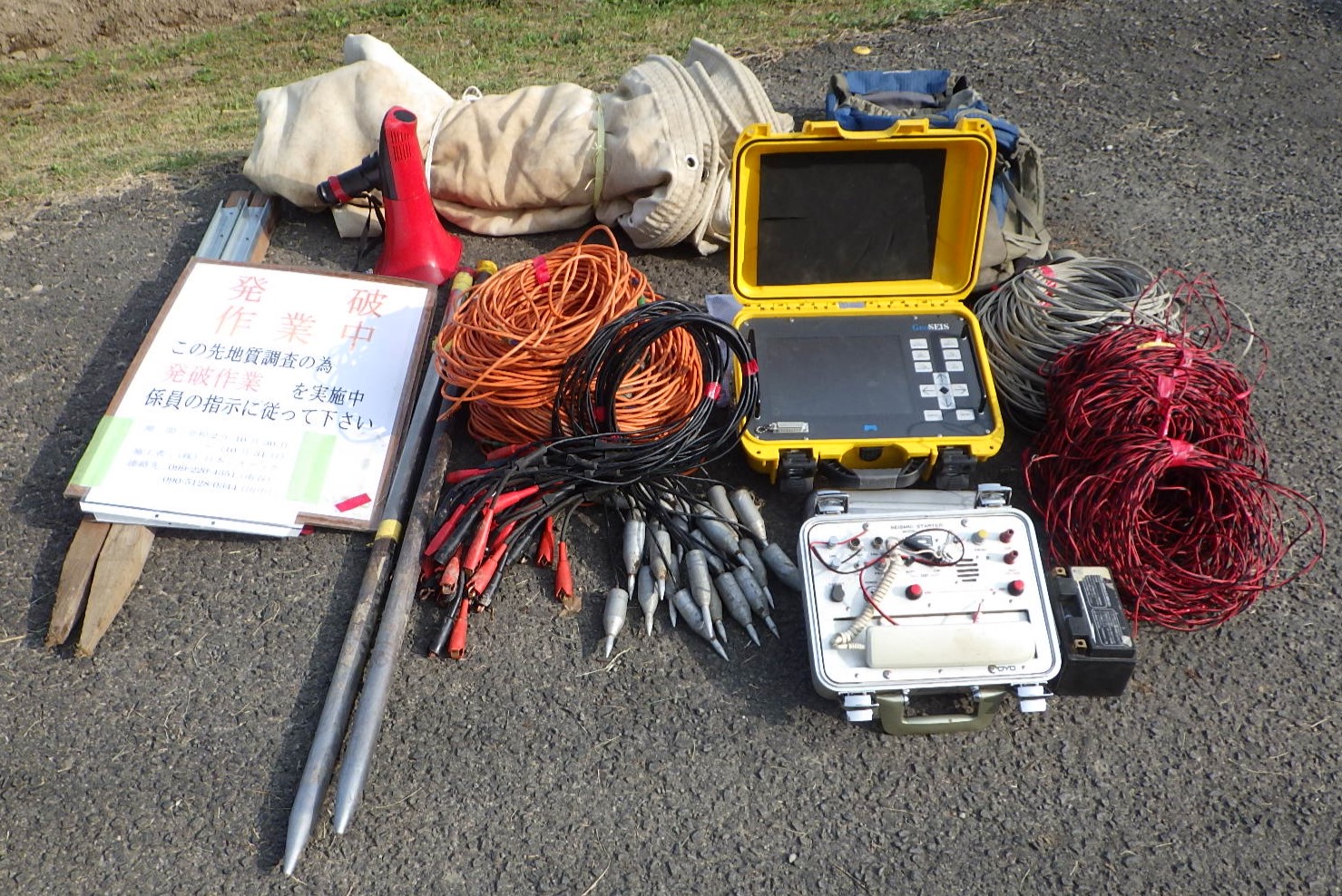

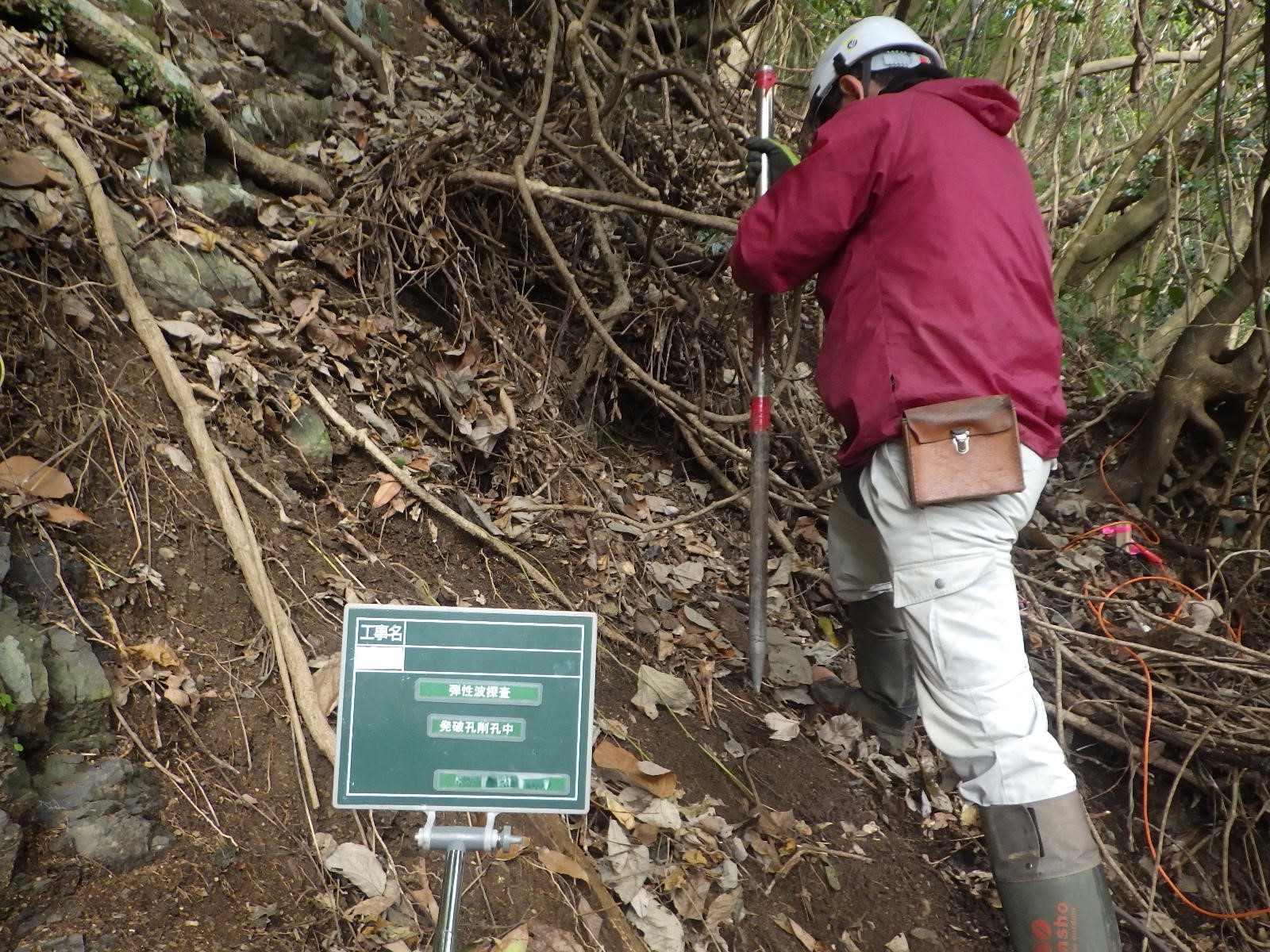

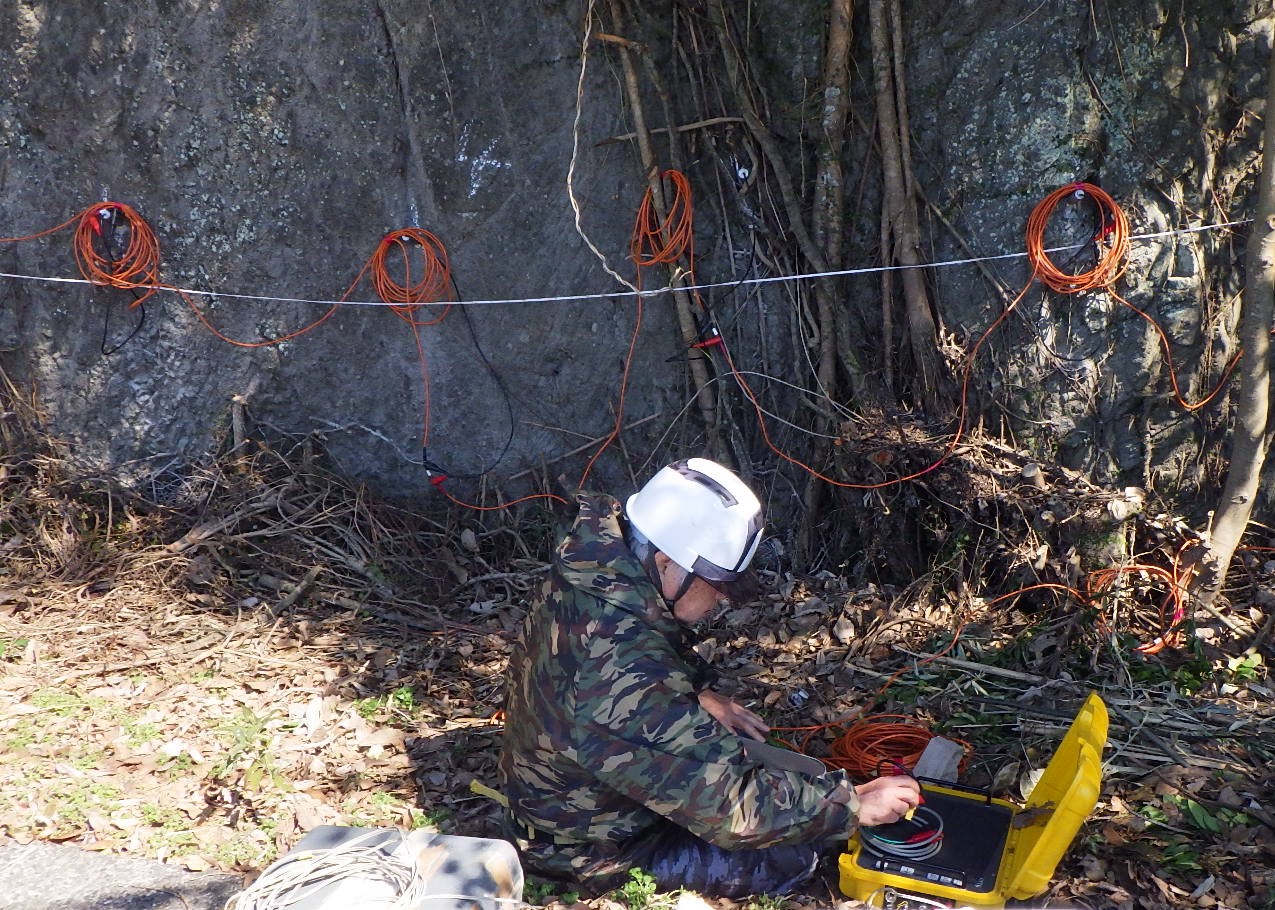

• 測線上に受振器を2.5～5m間隔で地表に設置

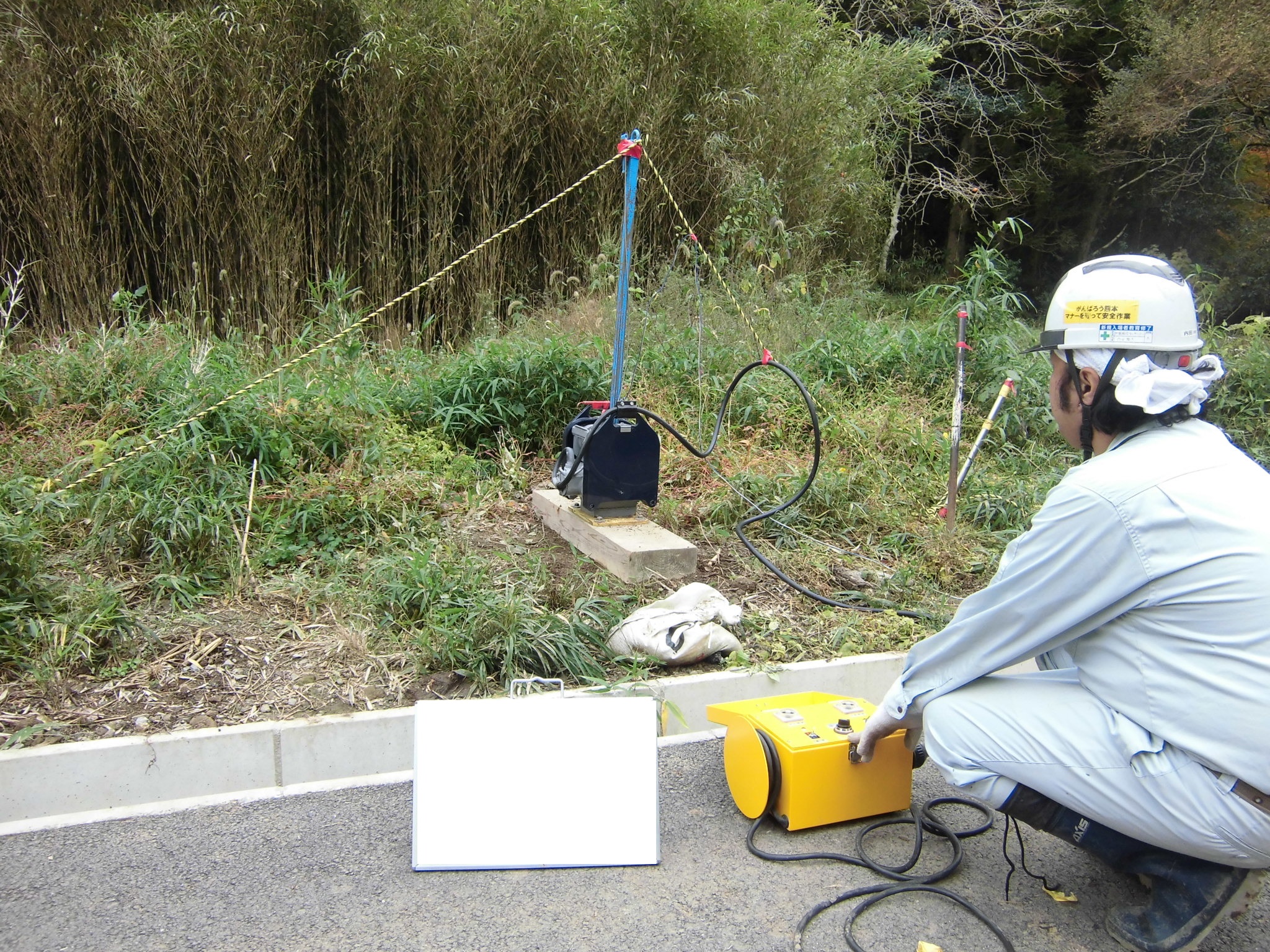

• 爆薬やハンマーで起振し、受振器で波の到達時間を計測

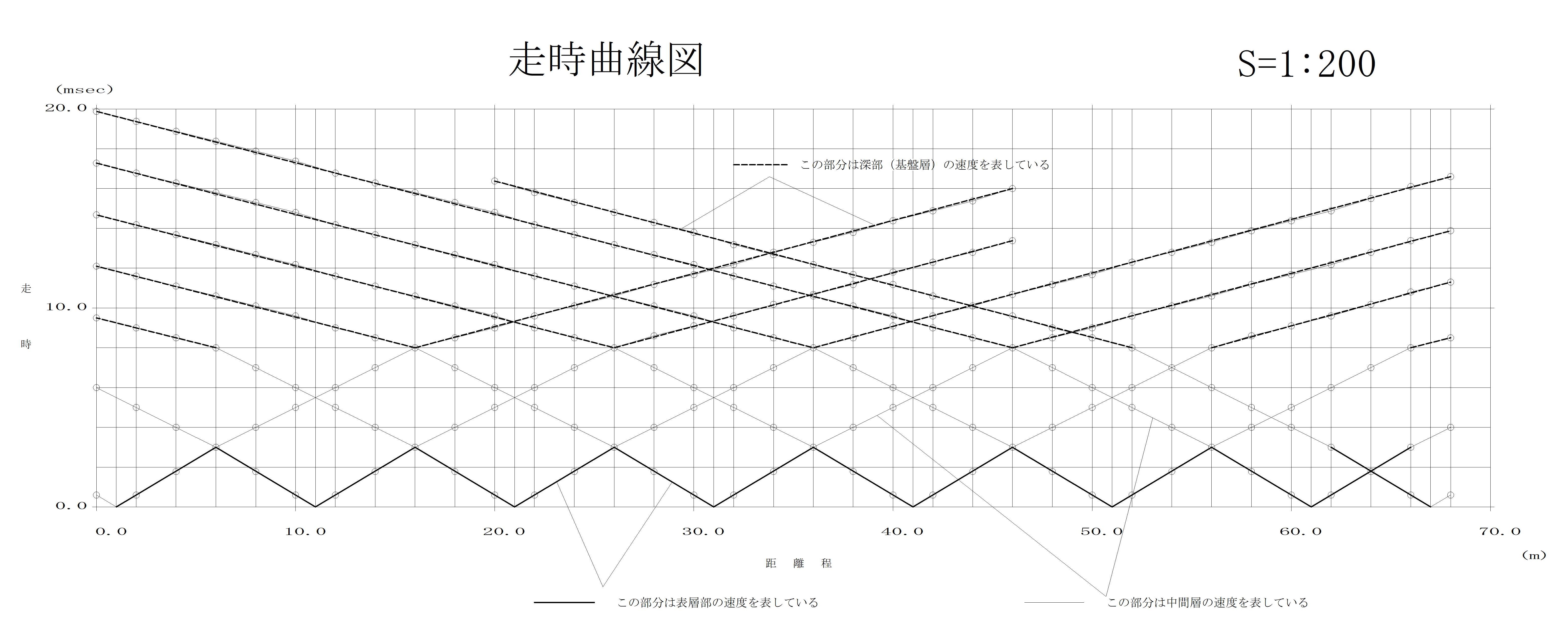

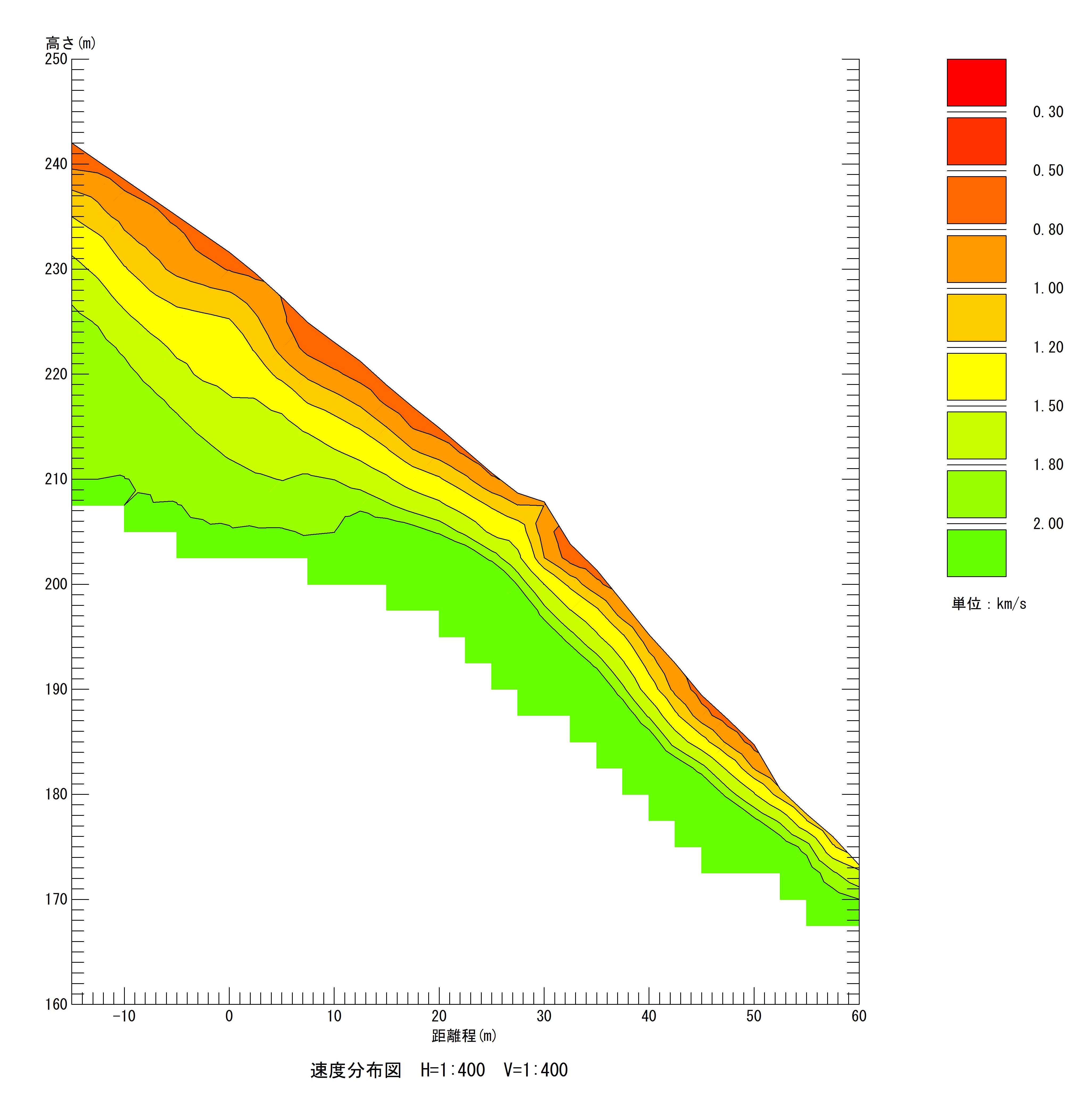

• 伝播速度をはぎとり法やトモグラフィ法で解析し、地盤の速度分布を評価

関連図
